Thinkpad T480s 팬 교체 후기 (t480s fan assembly replacement)



오늘은 480s 소음을 줄여보고자 쿨러를 교체하고자 합니다.

하판 뚜따전에 한컷 찍어 봅니다. 최근 장착한

베이스어스(베이서스) 킥스탠드가 보이는데

매우 만족하면서 사용하고있습니다. 강추합니다.!!





항상 이야기하지만 thinkpad HMM이 있어서

파츠를 구해서 레고처럼 교체할 수 있습니다.



무게와 크기는 조금 증가하여도 개인에게

정비용이성을 주는 방식은 개인적으로는 매우

효율적인 방법이라 생각합니다.



점점 공정이 미세화되면서 램도 온보드로 들어가는

세상이 다가왔으니 시간이 많이 남지 않은 듯합니다.

정품 파츠를 구매하였고 서멀구리스를 3개를 보내주었네요

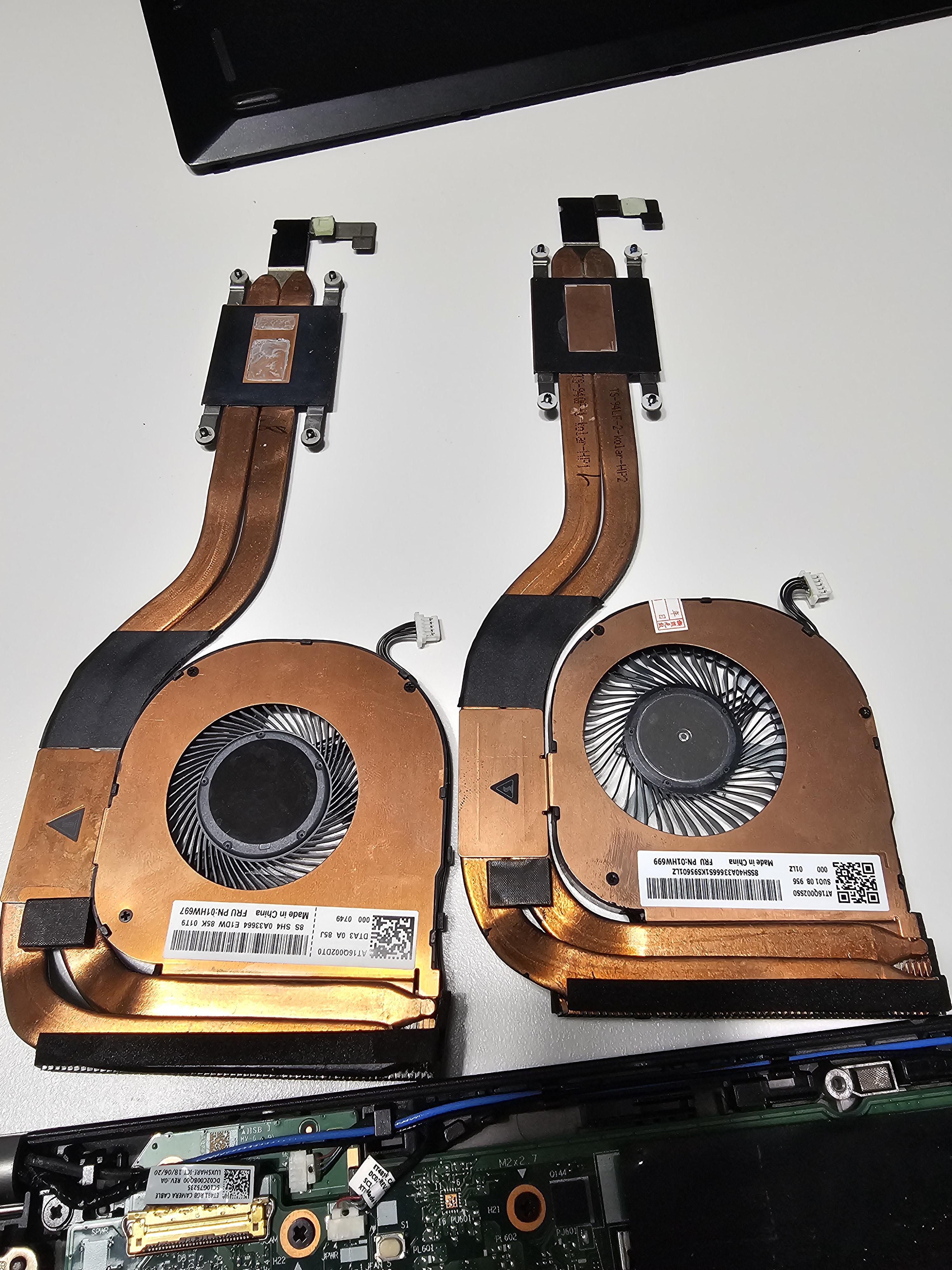

좌측이 기존 사용하던 쿨러이고 우측이 이번에 구매한

쿨러입니다. 비교해 보면 미세하게 펜모양이 다릅니다.



검색을 해보니 둘 다 정품파츠인데

FRU PN:01 HW697과 FRU PN:01 HWG99로 나뉘는 거

같습니다. 최근 검색엔진을 PERPLEXITY로 변경하여

검색을 해보니 아주 상세하게 알려주고 있습니다.

728x90

결론은 둘 다 정품 파츠는 맞습니다만,

FRU PN:01 HW697가 노트북에 있는 파츠 넘버고,



구매한 팬의 파츠는  FRU PN:01 HW699입니다.

(펜 살의 간격이 넓습니다.)

두 제품 모두 동등한 성능과 호환성을 제공하고 수급에

따라서 대체가 가능하다고 설명하고 있습니다.



서멀구리스 편차가 있어서인지 몰겠지만

제가 사용을 해봤을 때는 조금의 차이가 있는 듯합니다.

실사용을 좀 더 한 후에 다시 설명을 드리겠습니다.

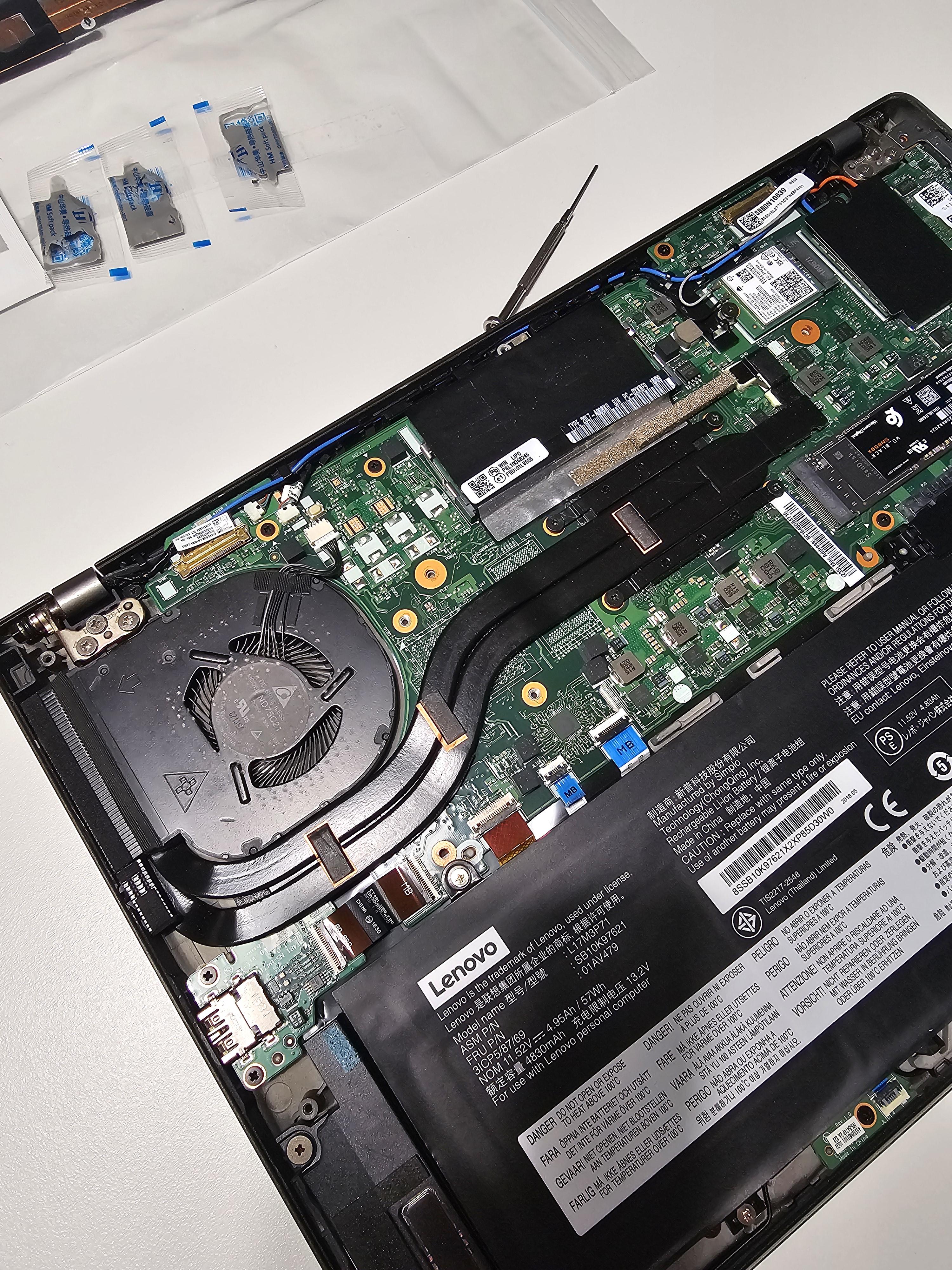

교체방법입니다. 뚜따를 한 사진입니다.

반응형

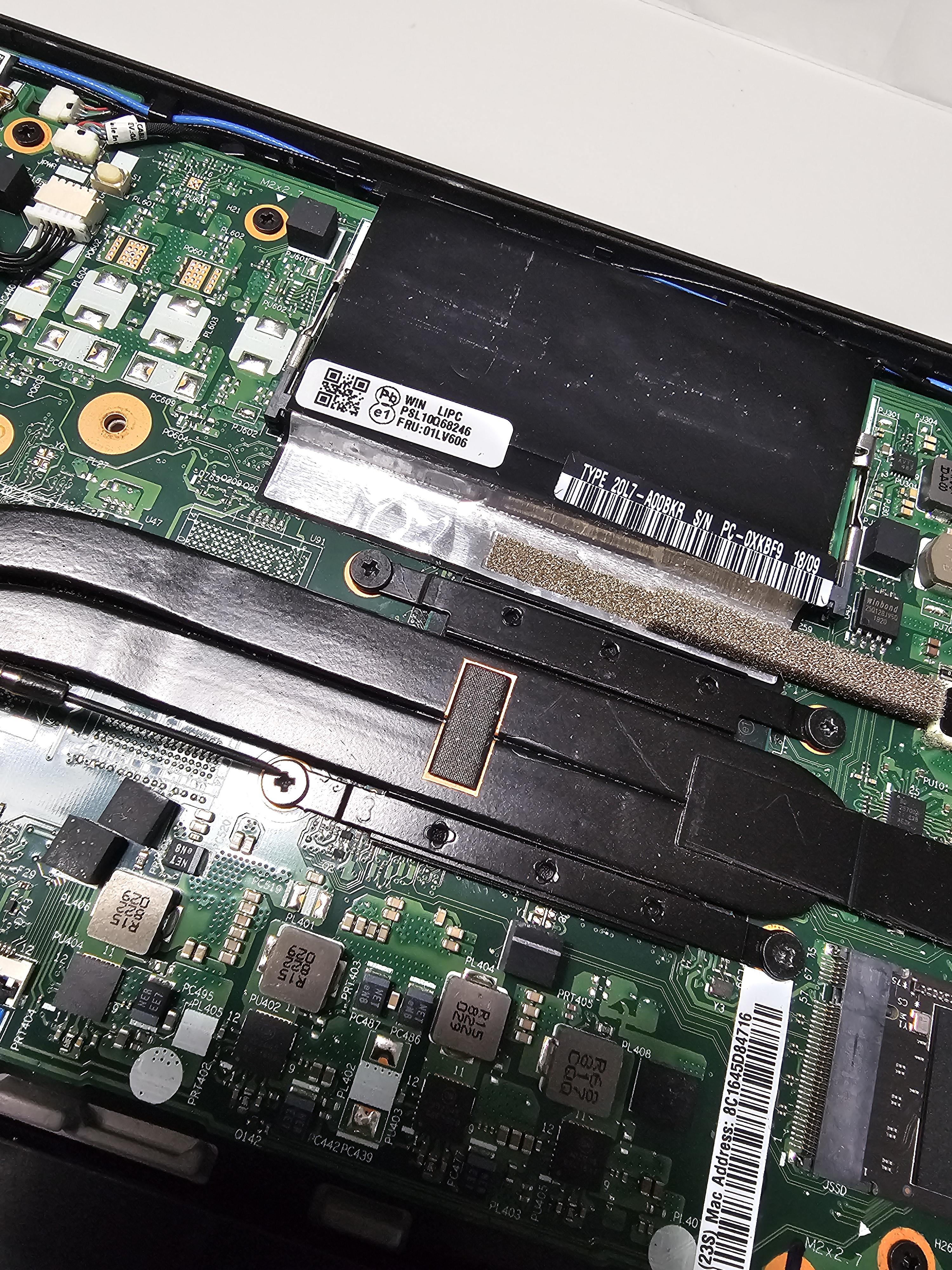

CPU를 잡고 있는 히트싱크 4개의 나사를 풀어줍니다.



커텍터를 제거합니다. 아래로 살살 밀면 빠집니다.

저는 - 드라이버로 살살 밀어주었습니다.



5 PIN 커텍터를 제거한 모습입니다.



팬을 잡고 들어내면 하판에서 쉽게 분리가 됩니다.

엉망으로 t서멀 작업을 한 흔적이 보이는군요

이번엔 좀 더 얇게 신중하게 발라 보겠습니다.



서멀구리스 재도포를 위해 알코올 스왑을 사용하여

아주 말끔히 재거한 모습입니다.

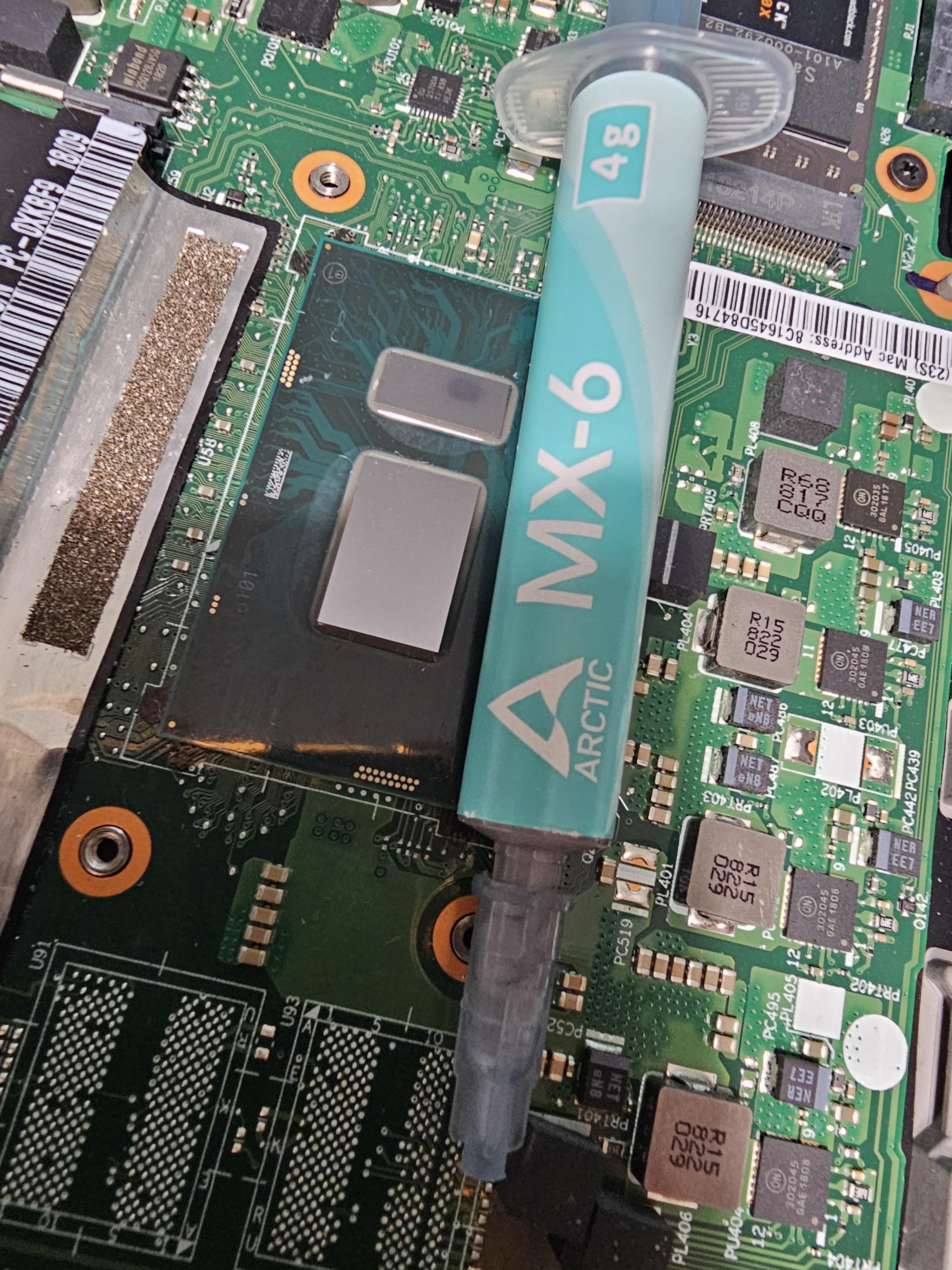

서멀구리스를 도포합니다. 지난번에 구매하였던 mx-6을

사용하여 도포하였습니다.



신규 구매한 팬 파츠를 장착 후 분해의 역순으로 조립합니다.

반드시 5 pin 커넥터를 연결해 주세요

이 부분이 연결이 안 되면 전원인가 후 노트북이

cmos에서 fan error이라는 에러메제 지를 뿜습니다.



교체 후 잠시 사용을 해봤는데 교체 후 소금감소가

거의 없어서 일단은 기존 제품으로 다시 세팅 후 사용

중입니다. 이 제품은 향후 장애발생 시 스페어로 쓸듯합니다.



환경 및 앱에 따라  팬소음 차이도 있겠지만

TV가 켜진 환경에서 들어보니 소음감소도 크지 않았습니다.

발열을 좀 더 사용 후 실 사용기를 올려 보겠습니다.



교체한 팬에서 소음은 소폭 감소하나 체감 수준은 아니었습니다.

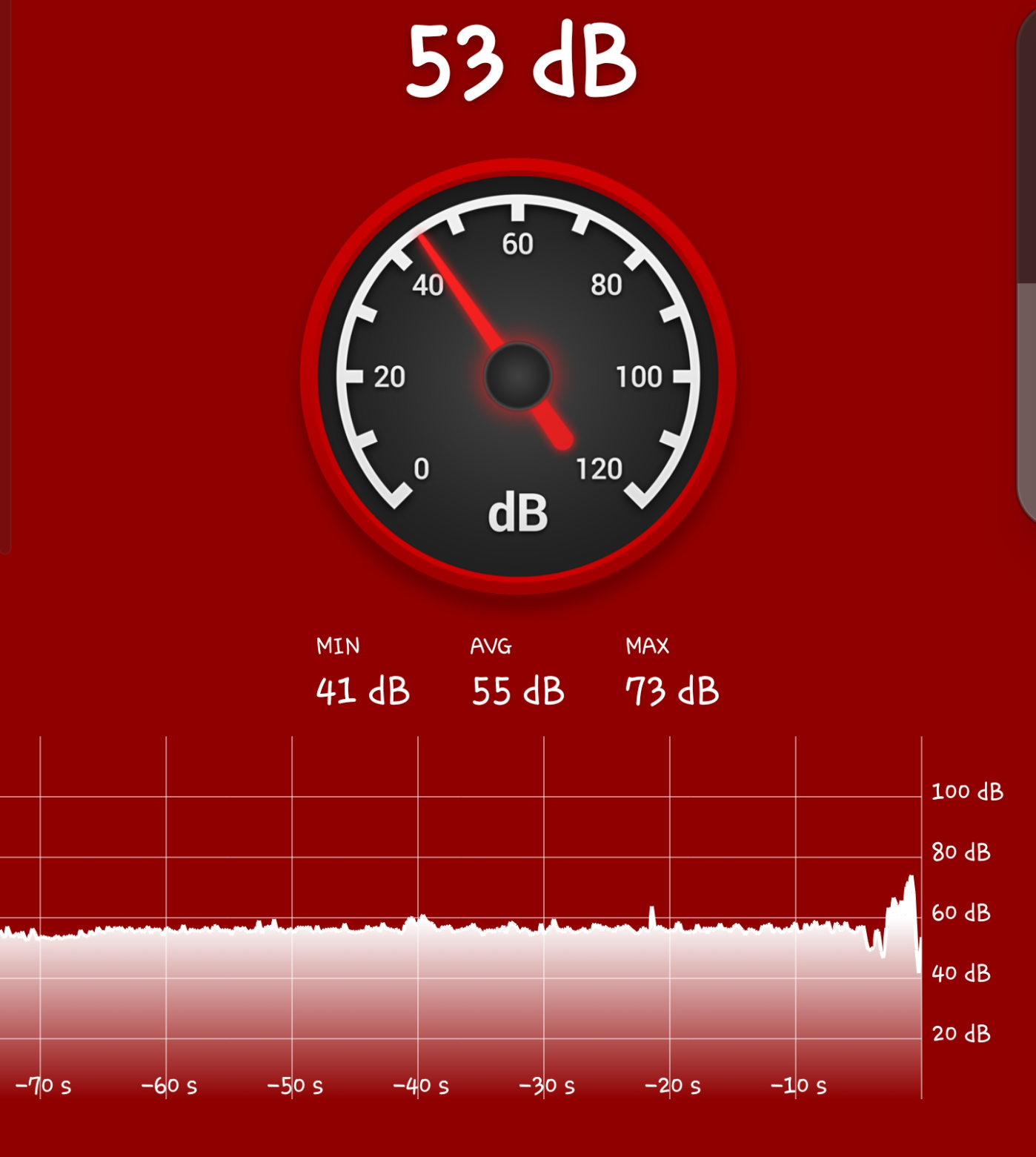

교체 전 사용하던 팬의 소음측정입니다.

중간중간 고음이 나는 것은 TV소리가 들어가서입니다.



교체 후 신규 팬소음 측정입니다.

큰 차이가 없습니다. 거의 동일하단 결론입니다.



펜의 날개가 조금 적어서 소음이 적을까?라고 생각했는데

그런 일을 일어나지 않았습니다.



hwmonitor값도 있는데 서멀에 따라 편자가 있는듯하고

자리가 좀 잡을 때까지 시간이 필요할듯하여

연말 즈음 한 번도 비교사용기를 올려보도록 하겠습니다.



결론: 팬고장이 아니면 교체는 무의미하다로 마무리하겠습니다.

감사합니다.
